三极管（三）

2025-03-03

放大电路

基本结构

基本放大电路

基本放大电路是放大电路中最基本的结构，是构成复杂放大电路的基本单元。它利用双极型半导体三极管输入电流控制输出电流的特性，或场效应半导体三极管输入电压控制输出电流的特性，实现信号的放大。本章基本放大电路的知识是进一步学习电子技术的重要基础。
基本放大电路一般是指由一个三极管或场效应管组成的放大电路。从电路的角度来看，可以将基本放大电路看成一个双端口网络。放大的作用体现在如下方面：
1．放大电路主要利用三极管或场效应管的控制作用放大微弱信号，输出信号在电压或电流的幅度上得到了放大，输出信号的能量得到了加强。
2．输出信号的能量实际上是由直流电源提供的，只是经过三极管的控制，使之转换成信号能量，提供给负载。

电路组成

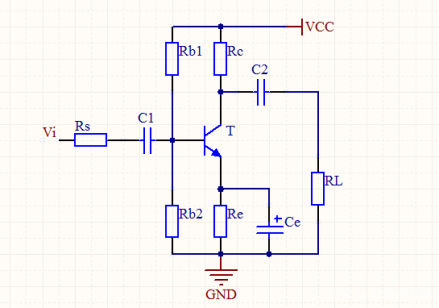

共射组态基本放大电路是输入信号加在基极和发射极之间，耦合电容器C1和Ce视为对交流信号短路。输出信号从集电极对地取出，经耦合电容器C2隔除直流量，仅将交流信号加到负载电阻RL之上。放大电路的共射组态实际上是指放大电路中的三极管是共射组态。
在输入信号为零时，直流电源通过各偏置电阻为三极管提供直流的基极电流和直流集电极电流，并在三极管的三个极间形成一定的直流电压。由于耦合电容的隔直流作用，直流电压无法到达放大电路的输入端和输出端。
当输入交流信号通过耦合电容C1和Ce加在三极管的发射结上时，发射结上的电压变成交、直流的叠加。放大电路中信号的情况比较复杂，各信号的符号规定如下：由于三极管的电流放大作用，ic要比ib大几十倍，一般来说，只要电路参数设置合适，输出电压可以比输入电压高许多倍。uCE中的交流量有一部分经过耦合电容到达负载电阻，形成输出电压。完成电路的放大作用。
由此可见，放大电路中三极管集电极的直流信号不随输入信号而改变，而交流信号随输入信号发生变化。在放大过程中，集电极交流信号是叠加在直流信号上的，经过耦合电容，从输出端提取的只是交流信号。因此，在分析放大电路时，可以采用将交、直流信号分开的办法，可以分成直流通路和交流通路来分析。

组成原则

1．保证放大电路的核心器件三极管工作在放大状态，即有合适的偏置。也就是说发射结正偏，集电结反偏。
2．输入回路的设置应当使输入信号耦合到三极管的输入电极，形成变化的基极电流，从而产生三极管的电流控制关系，变成集电极电流的变化。
3．输出回路的设置应该保证将三极管放大以后的电流信号转变成负载需要的电量形式（输出电压或输出电流）。

产品符号

中间横线是基极B，另一斜线是集电极C，带箭头的是发射极E。

产品命名

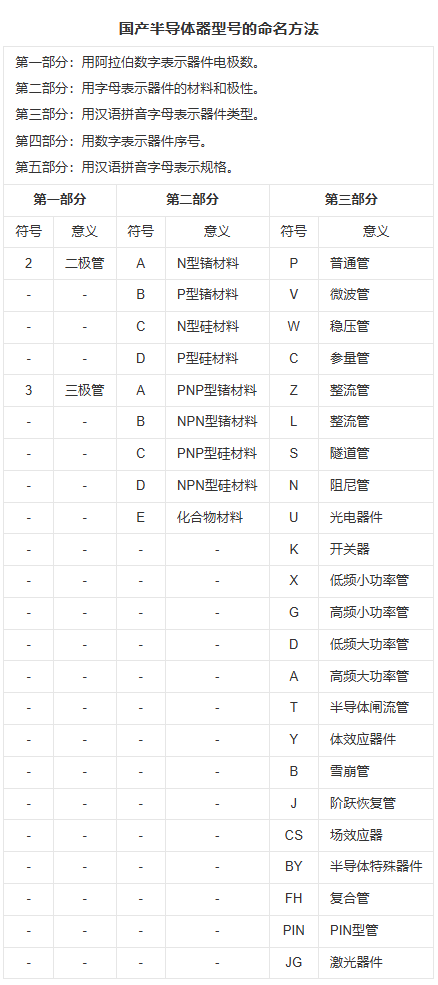

国产半导体器型号的命名方法（摘自国家标准GB249_74）
