电阻（一）
2024-12-05
电阻是对电流产生阻碍作用的电子元件。
定义
电阻器（Resistor），一般简称电阻，泛指所有用以产生电阻的电子或电机配件。电阻器的运作跟随欧姆定律，其电阻值定义为其电压与电流相除所得的商数。
阻值标法
电阻的阻值标法通常有色环法、数字法、数码法。色环法在一般的的电阻上比较常见。
色环法

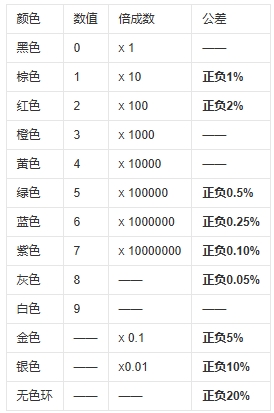

所谓色环法既是用不同颜色的色标来表示电阻参数。色环电阻有4个色环的，也有5个色环的，各个色环所代表的意义如下。
读取色环电阻的参数，首先要判断读数的方向。一般来说，表示公差的色环离开其他几个色环较远并且较宽一些。判断好方向后，就可以从左向右读数。
例如，某4色环电阻的颜色从左到右依次是红（2），紫（7），黄（x10000），银（正负10%），则此电阻的阻值为27Ωx10000=270000Ω，也就是270KΩ，公差为正负10%。
再如，某5色环电阻的颜色从左到右依次是红（2），绿（5），蓝（6），红（x100），棕（正负1%），则此电阻的阻值为256Ωx100=25600Ω，也就是25.6KΩ，公差为正负1%。
数字法
由于贴片电阻比较小，很少被标上阻值，即使有，一般也采用数字法，即：
101——表示10*10^1Ω即100欧的电阻；
102——表示10*10^2Ω即1KΩ的电阻；
103——表示10*10^3即10KΩ的电阻；
104——表示10*10^4即100KΩ的电阻；
503——表示50*10^3即50KΩ的电阻；
依次类推。如果一个电阻上标为22*103，则这个电阻为220KΩ。
数码法
用三位数字表示元件的标称值。从左至右，前两位表示有效数位，第三位表示10n（n=0～8）。当n=9时为特例，表示10^（-1）。塑料电阻器的103表示10*10^3=10k。片状电阻多用数码法标示，如512表示5.1kΩ。电容上数码标示479为47*10^（-1）=4.7pF。而标志是0或000的电阻器，表示是跳线，阻值为0Ω。数码法标示时，电阻单位为欧姆，电容单位为pF，电感一般不用数码标示。
电阻器的电气性能指标通常有标称阻值,误差与额定功率等。
它与其它元件一起构成一些功能电路，如RC电路、RL电路等。
电阻是一个线性元件。之所以说它是线性元件，是因为通过实验发现，在一定条件下，流经一个电阻的电流与电阻两端的电压成正比——即它是符合欧姆定律：I=U/R
常见的碳膜电阻或金属膜电阻器在温度恒定，且电压和电流值限制在额定条件之内时，可用线性电阻器来模拟。如果电压或电流值超过规定值，电阻器将因过热而不遵从欧姆定律，甚至还会被烧毁。线性电阻的工作电压与电流的关系如图1所示。电阻的种类很多，通常分为碳膜电阻，金属电阻，线绕电阻等：它又包含固定电阻与可变电阻，光敏电阻、压敏电阻、热敏电阻、湿敏电阻等。
通常来说，使用万用表可以很容易判断出电阻的好坏：将万用表调节在欧姆挡的合适挡位，并将万用表的两个表笔放在电阻的两端，就可以从万用表上读出电阻的阻值。应注意的是，测试电阻时手不能接触到表笔的金属部分。但在实际电器维修中，很少出现电阻损坏。着重注意的是电阻是否虚焊、脱焊。
电阻元件
电阻元件是对电流呈现阻碍作用的耗能元件，例如灯泡、电热炉等电器。电阻定律：R=ρL/S
ρ——制成电阻的材料电阻率，国际单位制为欧姆·米（Ω·m）
L——绕制成电阻的导线长度，国际单位制为米（m）
S——绕制成电阻的导线横截面积，国际单位制为平方米（㎡）
R——电阻值，国际单位制为欧姆（Ω）。
ρ叫电阻率：某种材料制成的长1米、横截面积是1平方毫米的导线的电阻，叫做这种材料的电阻率。是描述材料性质的物理量。国际单位制中，电阻率的单位是欧姆·米，常用单位是欧姆·平方毫米/米。与导体长度L，横截面积S无关，只与物体的材料和温度有关，有些材料的电阻率随着温度的升高而增大，有些反之。
电阻与温度的关系电阻元件的电阻值大小一般与温度有关，衡量电阻值受温度影响大小的物理量是温度系数，其定义为温度每升高1°C时电阻值发生变化的百分数。如果设任一电阻元件在温度t1时的电阻值为R1，当温度升高到t2时电阻值为R2，则该电阻在t1 ~ t2温度范围内的(平均)温度系数为如果R2 > R1，则 a > 0，将R称为正温度系数电阻，即电阻值随着温度的升高而增大；如果R2 < R1，则 a < 0，将R称为负温度系数电阻，即电阻值随着温度的升高而减小。显然 a 的绝对值越大，表明电阻受温度的影响也越大。R2 =R1[1 +a（t2－t1）]。
电阻分类
按阻值特性：
固定电阻、可调电阻、特种电阻(敏感电阻) .
不能调节的，称之为定值电阻或固定电阻，而可以调节的，称之为可调电阻。常见的可调电阻是滑动变阻器,例如收音机音量调节的装置是个圆形的滑动变阻器，主要应用于电压分配的，称之为电位器。
按制造材料：
碳膜电阻、金属膜电阻、线绕电阻，无感电阻，薄膜电阻等。
薄膜电阻
用蒸发的方法将一定电阻率材料蒸镀于绝缘材料表面制成。主要如下：
碳膜电阻器
碳膜电阻（碳薄膜电阻），常用符号RT作为标志；为最早期也最普遍使用的电阻器，利用真空喷涂技术在瓷棒上面喷涂一层碳膜，再将碳膜外层加工切割成螺旋纹状，依照螺旋纹的多寡来定其电阻值，螺旋纹愈多时表示电阻值愈大。最后在外层涂上环氧树脂密封保护而成。其阻值误差虽然较金属皮膜电阻高，但由于价钱便宜。碳膜电阻器仍广泛应用在各类产品上，是至今电子，电器，设备，资讯产品之最基本零组件。
金属膜电阻器
金属膜电阻（metal film resistor），常用符号RJ作为标志；其同样利用真空喷涂技术在瓷棒上面喷涂，只是将炭膜换成金属膜（如镍铬），并在金属膜车上螺旋纹做出不同阻值，并且于瓷棒两端镀上贵金属。虽然它较碳膜电阻器贵，但低杂音，稳定，受温度影响小，精确度高成了它的优势。因此被广泛应用于高级音响器材，电脑，仪表，国防及太空设备等方面。
金属氧化膜电阻器
某些仪器或装置需要长期在高温的环境下操作，使用一般的电阻会未能保持其安定性。在这种情况下可使用金属氧化膜电阻（金属氧化物薄膜电阻器），它是利用高温燃烧技术于高热传导的瓷棒上面烧附一层金属氧化薄膜（用锡和锡的化合物喷制成溶液，经喷雾送入500~500℃的恒温炉，涂覆在旋转的陶瓷基体上而形成的。材料也可以氧化锌等），并在金属氧化薄膜车上螺旋纹做出不同阻值，然后于外层喷涂不燃性涂料。其性能与金属膜电阻器类似，但电阻值范围窄。它能够在高温下仍保持其安定性，其典型的特点是金属氧化膜与陶瓷基体结合的更牢，电阻皮膜负载之电力亦较高。耐酸碱能力强，抗盐雾，因而适用于在恶劣的环境下工作。它还兼备低杂音，稳定，高频特性好的优点。常用符号RY作为标志。
合成膜电阻
将导电合成物悬浮液涂敷在基体上而得，因此也叫漆膜电阻。
由于其导电层呈现颗粒状结构，所以其噪声大，精度低，主要用他制造高压，高阻， 小型电阻器。
绕线电阻
用高阻合金线绕在绝缘骨架上制成，外面涂有耐热的釉绝缘层或绝缘漆。
绕线电阻具有较低的温度系数，阻值精度高， 稳定性好，耐热耐腐蚀，主要做精密大功率电阻使用，缺点是高频性能差，时间常数大。
方形线绕电阻
方形线绕电阻（钢丝缠绕电阻）又俗称为水泥电组，采用镍，铬，铁等电阻较大的合金电阻线绕在无碱性耐热瓷件上，外面加上耐热，耐湿，无腐蚀之材料保护而成，再把绕线电阻体放入瓷器框内，用特殊不燃性耐热水泥充填密封而成。而不燃性涂装线绕电阻的差别只是外层涂装改由矽利康树脂或不燃性涂料。它们的优点是阻值精确，低杂音，有良好散热及可以承受甚大的功率消耗，大多使用于放大器功率级部份。缺点是阻值不大，成本较高，亦因存在电感不适宜在高频的电路中使用。
实芯碳质电阻
用碳质颗粒状导电物质、填料和粘合剂混合制成一个实体的电阻器。并在制造时植入导线。电阻值的大小是根据碳粉的比例及碳棒的粗细长短而定。
特点：价格低廉，但其阻值误差、噪声电压都大，稳定性差，较少用。
金属玻璃釉电阻
将金属粉和玻璃釉粉混合，采用丝网印刷法印在基板上。
耐潮湿，高温， 温度系数小，主要应用于厚膜电路。
贴片电阻SMT
贴片电阻（片式电阻）是金属玻璃釉电阻的一种形式，它的电阻体是高可靠的钌系列玻璃釉材料经过高温烧结而成，特点是体积小，精度高，稳定性和高频性能好，适用于高精密电子产品的基板中。而贴片排阻则是将多个相同阻值的贴片电阻制作成一颗贴片电阻，目的是可有效地限制元件数量，减少制造成本和缩小电路板的面积。
无感电阻
无感电阻常用于做负载，用于吸收产品使用过程中产生的不需要的电量,或起到缓冲，制动的作用，此类电阻常称为JEPSUN制动电阻或捷比信负载电阻。
按安装方式：
插件电阻、贴片电阻。
按功能分：
负载电阻，采样电阻，分流电阻，保护电阻等。
